Змеевики

Змеевики предназначены для нагрева нефтяных эмульсий и нефти (за исключением змеевиков для печи Н-402) до заданных параметров. Все змеевики сертифицированы как составные части оборудования.

Особенности

Условия эксплуатации должны соответствовать исполнению У, ХЛ по ГОСТ 15150-69. Категория размещения 2 по ГОСТ15150-69.




ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристика змеевиков коррекция.png
ПБТ-1,6 верхний 1.jpg

Габаритный чертеж змеевика для печи типа ПБТ-1,6 верхний

ПБТ-
1,6М.07.00.000

Змеевик верхний

сталь 20, 09Г2С, или другой материал в соответствии с нагреваемой средой

ПБТ-
1,6М.08.00.000

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

3870

Змеевики установленные в промежуточном теплоносителе

Змеевик нижний

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

3870

Змеевик

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

1252

сталь 20, 09Г2С, или другой материал в соответствии с нагреваемой средой

Змеевик

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

3204

Змеевик

Нефть, нефтяная эмульсия

6,3 МПа

100 мм

10200

Конвективные змеевики

ПНК-
0,73.01.00.000

ПНК-
1,9.01.00.000

ПНК-
3,5.01.00.000

ПНК-
0,73.02.00.000

ПНК-
1,9.02.00.000

ПНК-
3,5.02.00.000

Змеевик конвективный

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

392

Змеевик конвективный

Нефть, нефтяная эмульсия

6,3 МПа

80 мм

1125

Змеевик конвективный

Нефть, нефтяная эмульсия

6,3 МПа

100 мм

2050

ППТ-
0,2Г.08.00.000

ПП-
0,63А.03.00.000

ПП-
1,6.03.00.000

ПП-
4В.03.00.000

Змеевик

Змеевик

Змеевик

Змеевик

Нефть, нефтяная эмульсия

6,3 МПа

Нефть, нефтяная эмульсия

6,3 МПа

Нефть, нефтяная эмульсия

6,3 МПа

Нефть, нефтяная эмульсия

6,3 МПа

65 мм

1265

1 поточный
2 поточный

1 поточный
2 поточный

1 поточный
2 поточный

1 поточный
2 поточный

сталь 20, 09Г2С, или другой материал в соответствии с нагреваемой средой

100 мм,

80 мм

100 мм,

150 мм

100 мм,

150 мм

4000

7720

12000

ПТБ-
10Э.01.01.000

ПТБ-
10Э.01.02.000

ПТБ-
10А.01.01.000

ПТБ-5-
40А.01.01.000

ПТБ-5-
40А.01.02.000

Змеевик двухрядный

Змеевик двухрядный

Змеевик двухрядный

Змеевик двухрядный

Змеевик двухрядный

Нефть, нефтяная эмульсия

Нефть, нефтяная эмульсия

Нефть, нефтяная эмульсия

Нефть, нефтяная эмульсия

Нефть, нефтяная эмульсия

сталь 20, 09Г2С, или другой материал в соответствии с нагреваемой средой

6,3 МПа

6,3 МПа

6,3 МПа

6,3 МПа

6,3 МПа

150 мм

150 мм

150 мм

150 мм

150 мм

7200

4100

7200

3580

2105

ПБТ-1,6 нижний 1.jpg

Габаритный чертеж змеевика для печи типа ПБТ-1,6 нижний

ПНК 1.jpg

Габаритный чертеж конвективного змеевика ПНК-1,9

Габаритный чертеж змеевика, установленного в промежуточном теплоносителе ПНК-1,9

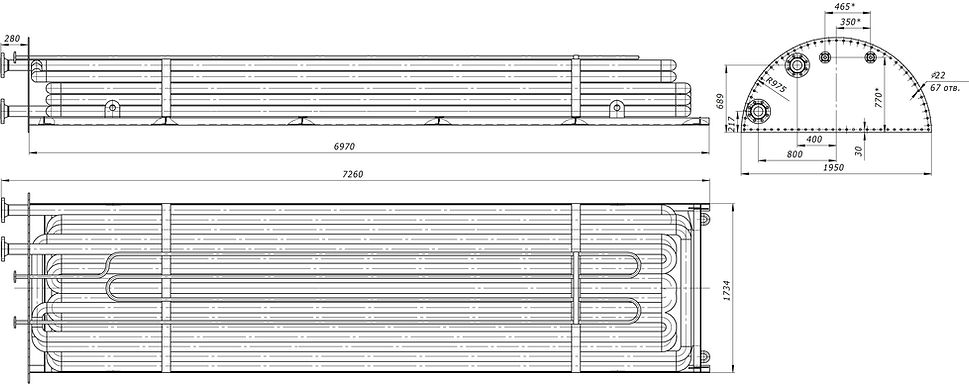

Габаритный чертеж змеевика ПП-0,63

пп-1,6 ду 100 1.jpg

Габаритный чертеж змеевика ПП-1,6 (Ду 100)

пп-4В ду 150 1.jpg

Габаритный чертеж змеевика ПП-4,0-В (Ду 150)

ПТБ-5 двухрядный 1.jpg

Габаритный чертеж двухрядного змеевика ПТБ-5-40Э

ПТБ-5 однорядный 1.jpg

Габаритный чертеж однорядного змеевика ПТБ-5-40Э

ПТБ-10 двухрядный 1.jpg

Габаритный чертеж двухрядного змеевика ПТБ-10Э

ПТБ-10 однорядный 1.jpg

Габаритный чертеж однорядного змеевика ПТБ-10Э

Конвективный змеевик ЦС-1-14/2

цс 1.jpg
